مهر 99: دانلود و تحلیل آزمون طراحی معماری مهر 99

موضوع:

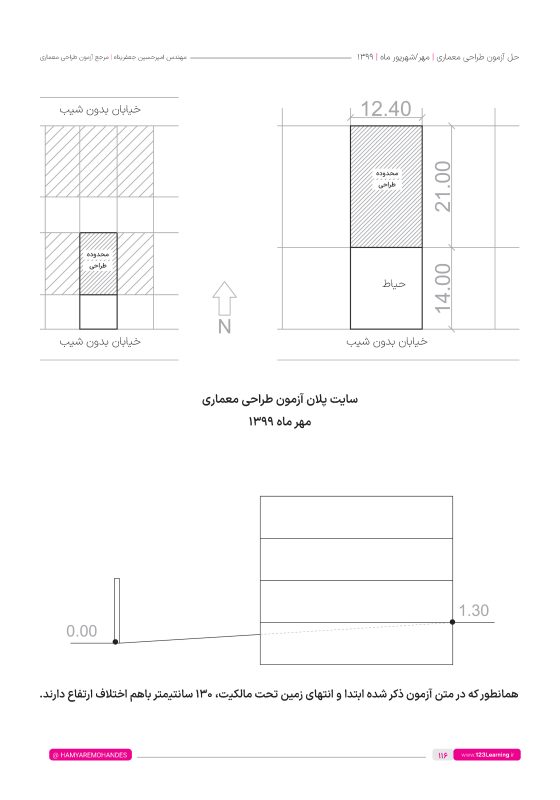

در نظر است ساختمانی با اسکلت فلزی و بام تخت، شامل طبقات زیرزمین و همکف (پیلوتی) برای توقف جمعا ده خودرو و سه طبقه مسکونی روی پیلوتی،
در زمینـی بـا ابعـاد و محـدوده مشـخص شـده در سـایت پـلان و بـدون رعایـت پخـی طراحـی شـود. ایـن زمیـن دارای شـیب مـی باشـد (شـمال آن نسـبت
بـه جنـوب آن 130سـانتیمتر بالاتـر اسـت.)
مشخصات طرح مورد نظر:
-پلان حیاط: در این پلان شیبراه ها، دسترسی پیاده به ساختمان و محل ورودی به حیاط طراحی شود.
– پلان طبقه زیرزمین: علاوه بر راه پله، آسانسور، شیبراه برای دسترسی مناسب به فضای توقف تعدادی از خودروها، فضایی برای تاسیسات مکانیکی
(حداقل 14مترمربع) و 8انباری هرکدام به مساحت حداقل 2مترمربع، همچنین یک سرویس بهداشتی در نظر گرفته شود.
– پلان طبقه همکف (پیلوتی:) شامل راه پله، آسانسور، فضای لابی (حداقل 15مترمربع) و فضای توقف تعدادی از خودروها.
– پلان تیپ طبقات (یکم و دوم:) شامل هر طبقه علاوه بر راه پله و آسانسور، سه واحد مسکونی (یک واحد دوخوابه، دو واحد یک خوابه) طراحی شود.
– پلان طبقه سوم : علاوه بر راه پله و آسانسور دو واحد مسکونی دوخوابه طراحی شود.
– نمای اصلی مشرف به حیاط: با مشخص کردن خطوط کلی نما، بازشوها و ابعاد آنها، محورهای سازه ای و تراز طبقات.
تذکرات:
– رعایت مقررات ملی ساختمان و موارد ذکر شده در این برگه الزامی است.
– در هر برگه حداکثر محدوده طراحی مشخص شده است. (نیاز به رعایت درز انقطاع در این محدوده مشخص شده نمیباشد)
– اتـاق خـواب واحـد یـک خوابـه بـه مسـاحت حداقـل 11متـر مربـع بـه نحـوی کـه عـرض آن از 270سـانتی متـر کمتـر نباشـد. یکـی از اتاقهـای خـواب
واحدهـای دو خوابـه بـا حداقـل عـرض 3متـر و مسـاحت حداقـل 12مترمربـع و اتـاق خـواب دوم ایـن واحدهـا بـا حداقـل عـرض 270سـانتی متـر و
حداقـل مسـاحت 9متـر مربـع طراحـی شـوند.
– علاوه بر مساحتهای مشخص شده برای اتاقهای خواب، فضای لازم برای کمد دیواری به عمق حداقل 60سانتی متر در هر اتاق خواب در نظر گرفته شود.
– حداکثر تر از کف پیلوتی، تراز متوسط زمین در نظر گرفته شود.
– ضخامت دیوارهای زیرزمین و سقفها به جز بام 35سانتیمتر، ضخامت بام 40سانتی متر در نظر گرفته شود.
– تامیــن توقفگاههــا و دسترســی مناســب بــرای خودروهــا بــه زیرزمیــن و طبقــه همکــف (پیلوتــی،) همیــن طــور مشــخص کــردن نظــام ســازه ای
نقـش تعییـن کننـده در طراحـی طبقـات دارد. بدیهـی اسـت، در صـورت عـدم تامیـن دسترسـی و فضـای مناسـب بـرای توقـف خودروهـا در زیرزمیـن و
طبقـه همکـف (پیلوتـی،) پـلان تیـپ طبقـات و طبقـه سـوم قابـل قبـول نخواهنـد بـود و امتیـازی بـرای آنهـا محسـوب نمیشـود.
– امکان دسترسی معلولین به ساختمان و یک دستگاه آسانسور برای استفاده ساکنین در نظر گرفته شود.
نقشه های مورد نیاز:
.1پلان حیاط در مقیاس 1/100با نمایش در ورودی پیاده و خودرو به حیاط، مسیر شیبراههها و تراز ابتدا و انتهای شیبراههها
.2پلان زیرزمین در مقیاس 1/100با نمایش تراز کف، محورها، محل ستونها، محل توقف خودروها، فضای تاسیسات مکانیکی،
انباریها و سرویس بهداشتی
.3پلان طبقه همکف (پیلوتی) در مقیاس 1/100با نمایش تراز کف، محورها، محل ستونها، محل توقف خودروها، ضای لابی،
اندازه گذاری و مبلمان
.4پلان تیپ طبقات (یکم و دوم) در مقیاس 1/100با نمایش تراز کف، محورها، محل ستونها، اندازه گذاری و مبلمان پلان
.5طبقه سوم در مقیاس 1/100با نمایش تراز کف، محورها، محل ستونها، اندازه گذاری و مبلما
.6نمای اصلی مشرف به حیاط با نمایش سطح بازشوها، محورها و نمایش تراز طبقات در کنار نما
