مرداد ۱۴۰۰: تحلیل ویدیویی آزمون طراحی معماری مرداد ۱۴۰۰

موضوع:

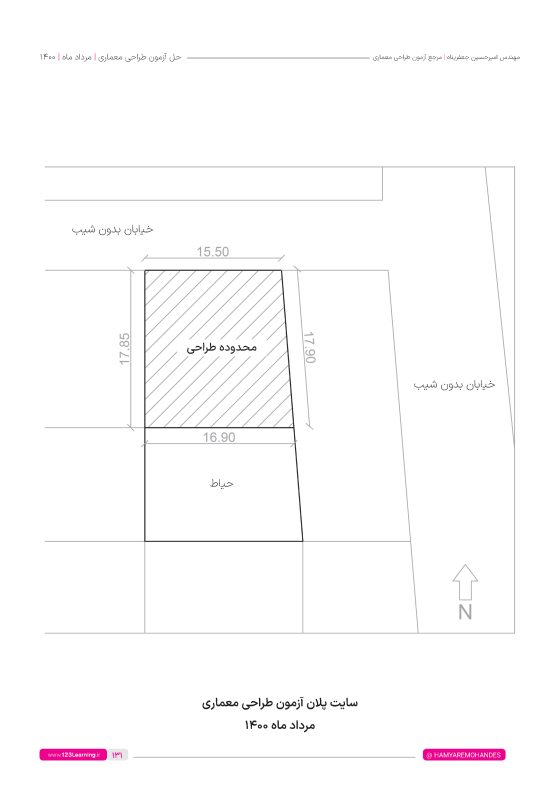

در نظـر اسـت سـاختمانی بـا اسـکلت فلـزی شـامل طبقـات زیرزمیـن، همکـف و یـک طبقـه روی همکـف بـا ابعـاد و محـدوده ی مشـخص شـده در پـلان
موقعیـت طراحـی شـود. زمیـن کامـ ًلا مسـطح اسـت و دارای شـیب طولـی و عرضـی نمـی باشـد. همچنیـن معبـر شـمالی نیـز بـدون شـیب اسـت.
مشخصات طرح مورد نظر:
– پلان طبقه زیرزمین: علاوه بر پله و آسانسور و دسترسی خودرو از طریق شیبراهه، فضای مناسب برای توقف چهار خودرو، چهار انبار هر کدام به مساحت
حداقـل 3متـر مربـع و پیـش فضایـی بـرای پلـه و آسانسـور در نظـر گرفتـه شـود. تـراز کـف زیرزمیـن در تمامـی نقـاط یکسـان در نظـر گرفتـه شـود.
لزومی برای پیش بینی فضای تاسیسات در زیرزمین نمی باشد.
– پلان طبقه همکف: فضای ورودی در تراز 5سانتی متر بالاتر از ± 0/00معبر و به مساحت حداقل 10متر مربع.
فضـای اشـتغال بـدون اربـاب رجـوع و بـا دسترسـی از معبـر، دارای میـان طبقـه بـه مسـاحت حداقـل 14مترمربـع، بـه نحـوی کـه میـان طبقـه جـزء
فضای اشـتغال زیرین خودمحسـوب شـود و مسـاحت آن به عنوان بخشـی از مسـاحت آن فضا قابل محاسـبه باشـد. برای فضای اشـتغال یک سرویس
بهداشـتی در نظر بگیرید. یک واحد مسـکونی در تراز +120سـانتیمتر نسـبت به ±0/00معبر به مسـاحت حداقل 120مترمربع و دارای سـه اتاق خواب.
– پــلان طبقــه یکــم مســکونی: دو واحــد مســکونی، یــک واحــد دو خوابــه بــه مســاحت حداقــل 105مترمربــع و یــک واحــد 3خوابــه بــه مســاحت
حداقل 120مترمربع.
تذکرات:
– رعایت مقررات ملی ساختمان و موارد ذکر شده در این برگه الزامی است.
– در هر برگه حداکثر محدوده طراحی مشخص شده است. (نیاز به رعایت درز انقطاع در این محدوده ی مشخص شده نیست)
– در تمامـی واحدهـای مسـکونی یـک اتـاق خـواب بـه عنـوان خـواب اصلـی و بـا سـرویس بهداشـتی مسـتقل طراحـی شـود. حداقـل مسـاحت مفیـد
ایـن اتـاق 12متـر مربـع و بـه نحـوی کـه یکـی از ابعـاد ایـن فضـا حداقـل 2/80متـر باشـد.
– علاوه بر ابعاد آزاد و مساحت مشخص شده، فضای لازم برای کمد دیواری به عمق حداقل 60سانتیمتر در تمامی اتاقهای خواب در نظر گرفته شود.
– ضخامت دیوارهای محدوده زیر زمین 35سانتیمتر، ضخامت سقف زیرزمین تا پایینترین مانع سقف 50سانتی متر، ضخامت سقف بین طبقات
و ضخامت کف میان طبقه 30سانتی متر، ضخامت بام 40سانتیمتر و ارتفاع جان پناه 110سانتی متر در نظر گرفته شود.
– تامین توقفگاهها و دسترسی مناسب برای خودروها در زیرزمین، همینطور مشخص کردن نظام سازه ای نقش تعیین کننده در طراحی طبقات دارد.
بدیهـی اسـت، در صـورت عـدم تامیـن دسترسـی و فضـای مناسـب بـرای توقـف خودروهـا در زیرزمیـن، پلانهـای طبقـات همکـف یکـم هـم قابـل قبـول
نخواهنـد بـود و امتیـازی بـرای آنهـا محسـوب نمیشـود. توجـه بـه ترازهـای طبقـات و ارتفـاع سـاختمان الزامـی و تعییـن کننـده اسـت.
– رعایت حداکثر ارتفاع هر پله 17/5سانتیمتر برای پلکان دسترسی به طبقات مسکونی الزامی است.
– بام به شل بام تخت و با جان پناه طراحی شود.
– یک دستگاه آسانسور برای استفاده ساکنین و امکان دسترسی معلولین به ساختمان در نظر گرفته شود.
– راهنمایی: با در نظر گرفتن اینکه ساختمان مسکونی و در دو طبقه روی زیرزمین قرار دارد و با امکان نورگیری برای زیرزمین، حداکثر ارتفاع مجاز ساختمان
تا روی جان پناه 9متر میباشد.
نقشه های مورد نیاز:
.1پلان زیرزمین در مقیاس 1/100با نمایش تراز کف، محورها و محل ستونها، اندازه گذاری و محل توقف خودروها
.2پلان طبقه همکف در مقیاس 1/100با نمایش تراز کف، محورها، محل ستونها، اندازه گذاری و مبلمان
.3پلان طبقه یکم در مقیاس 1/100با نمایش تراز کف، محورها، محل ستونها، اندازه گذاری و مبلمان
.4پلان بام در مقیاس 1/100با نمایش شیب بندی ،کرومها، آبروها، …….
.5مقطع با نمایش تراز سقفها و اندازه گذاری، در امتداد طول زمین و به نحوی که از فضای اشتغال عبور کند
