آبان ۱۴۰۳: حل تشریحی آزمون طراحی معماری آبان ۱۴۰۳

موضوع:
ً در نظر اسـت در زمین کاملا مسـطح و در آب و هوای معتدل به مسـاحت تقریبی 172مترمربع سـاختمانی مسـکونی با اسـکلت فلزی و سـقف عرشـه فولادی،

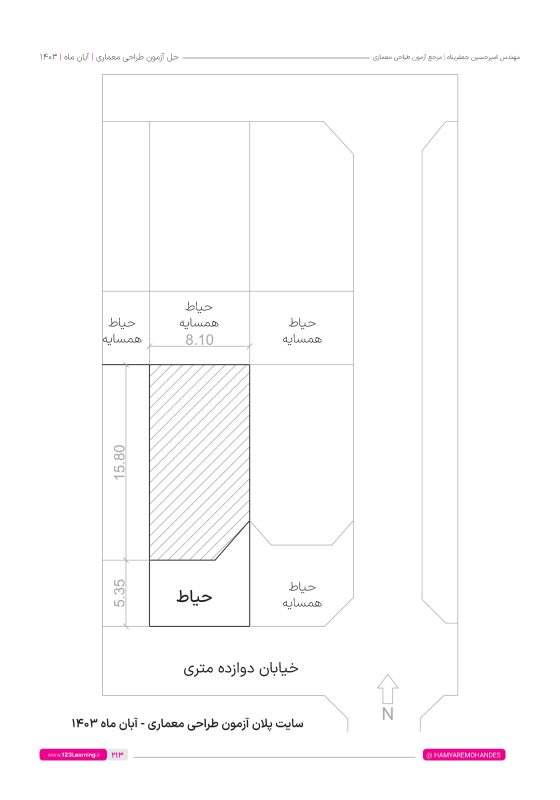

شامل طبقات زیرزمین همکف و یکم در محدوده ای مشخص شده در پلان موقعیت طراحی شود.
ملک شمالی است و دسترسی از جنوب ملک و از خیابان دوازده متری می باشد. (بدون شیب)
مشخصات طرح مورد نظر:
– پـلان طبقـه زیرزمیـن شـامل فضایـی بـرای توقـف سـه خـودرو، پلـه، آسانسـور و فضـای جلـوی پله و آسانسـور اسـت کـه این فضـا باید به نحو مناسـبی
از فضای توقف و گردش خودرو محافظت شده باشد. تمامی سطح زیرزمین در یک تراز ارتفاعی بوده و اتاق تاسیسات نیاز نیست.
ضخامت دیوارهای پیرامونی زیرزمین 30سانتیمتر در نظر گرفته شود. طراحی انباری طبق ضوابط اختیاری است.
– پـلان طبقـه همکـف شـامل فضـای ورودی پلـه و آسانسـور بـه مسـاحت حداقـل ( 18 )±5مترمربـع و لابـی بـه مسـاحت حداقـل 15مترمربـع بـه عـلاوه
یک واحد مسکونی یک خوابه به مساحت ( 60 )±3مترمربع (بدون احتساب نورگیر که شامل یک اتاق به مساحت مفید 12مترمربع به عرض حداقل
2.70متـر، یـک سـرویس بهداشـتی (روشـویی و توالـت شـرقی) در فضـای ورودی و یـک سـرویس بهداشـتی کامـل (روشـویی، توالت فرنگی و زیر دوشـی)
برای اتاق خواب می باشد. تراز کف همکف + 1.20متر است.
– پـلان طبقـه اول شـامل پلـه و آسانسـور و یـک واحـد مسـکونی دو خوابـه بـه مسـاحت ( 80 )±3مترمربـع (بـدون احتسـاب نورگیـر) کـه شـامل یـک
اتاق خواب به مسـاحت مفید 12مترمربع به عرض حداقل 2.70متر، اتاق خواب دوم به مسـاحت حداقل 6.5متر مربع و به عرض حداقل 2.15متر
و یـک سـرویس بهداشـتی (روشـویی و توالـت شـرقی) در فضـای ورودی و یـک سـرویس بهداشـتی کامـل (روشـویی توالـت فرنگـی و زیردوشـی) کـه بـرای
دو اتـاق خواب اسـت.
– برای اتاق های خواب، کمدهای دیواری به عمق 60سانتیمتر منظور شود (مساحت کمد دیواری جزء مساحت اتاق خواب محسوب نمی گردد)
– مساحت هر پنجره در زیر آن نوشته شود تا امکان مطابقت مساحت فضا با نورگیری الزامی آن میسر گردد.
تذکرات:
– رعایـت مقـررات ملـی سـاختمان بـه ویـژه بندهـای 14-1-1-7-4 ، 12-1-1-7-4 ،2-1-1-7-4 ،1-1-1-7-4و مـوارد ذکـر شـده در ایـن برگـه الزامـی و عـدم رعایت
هر کدام از آنها موجب عدم تایید طرح میباشد. (در این طرح اشپزخانهها فقط برای پخت و پز استفاده می شوند).
– رعایت مقررات اختصاصی تصرفهای مسکونی در این طرح الزامی و رعایت نکردن آنها موجب عدم تایید طرح خواهد شد.
– توجه به نظام سازهای تعداد پلهها (با در نظر گرفتن ارتفاع هر پله 18سانتیمتر) امکان دسترسی معلولین به ساختمان و مشخص کردن تراز طبقات
بسیار حائز اهمیت و تعیین کننده میباشند. سازه اسکلت فلزی، با سقف عرشه فولادی در نظر گرفته شود.
(ضخامت تمامی سقف ها 40سانتیمتر منظور شود).
– تامین توقفگاه ها و دسترسـی مناسـب، برای خودروها به زیرزمین حائز اهمیت بسـیار میباشـد و در صورت عدم تامین تعداد توقفگاههای مورد نیاز
و یا جانمایی ناصحیح آنها، پلانهای طبقات دیگر قابل قبول نخواهند بود.
– در هر برگه حداکثر محدوده طراحی مشخص شده است . (نیاز به رعایت درز انقطاع در محدوده مشخص شده نیست).
– مساحت داده شده در مشخصات طرح مورد نیاز با احتساب دیوارها و رایزرها می باشد.
– کابین آسانسور باید برای حمل صندلی چرخدار مناسب باشد.
– در محـدوده حیـاط بـه غیـر از رمـپ دسترسـی خـودرو بـه تـراز پارکینـگ، هیچگونه عنصر معماری اعـم از پله و بالابر یا رمپ معلول در نظر گرفته نشـود.
– مساحت هر پنجره در زیر آن نوشته شود تا امکان مطابقت مساحت فضا با نورگیری الزامی آن میسر گردد.
– حداقل ابعاد وسایل بهداشتی و محدوده آنها در پلان ها ارایه شده است.
نقشه های مورد نیاز:
.1پلان زیرزمین در مقیاس 1/100با نمایش تراز کف محورها و محل ستون ها اندازه گذاری
.2پلان طبقه همکف در مقیاس 1/100با نمایش تراز کف محورها محل ستون ها اندازه گذاری و مبلمان
.3پلان طبقه اول در مقیاس 1/100با نمایش تراز کف محورها، محل ستون ها، اندازه گذاری و مبلمان
