مرداد ۱۴۰۳: کالبدشکافی آزمون طراحی معماری مرداد ۱۴۰۳

موضوع:
ً در نظر اسـت در زمین کاملا مسـطح و در آب و هوای معتدل به مسـاحت تقریبی 196مت مربع سـاختمانی مسـکونی با اسـکلت فلزی و سـقف عرشـه فولادی

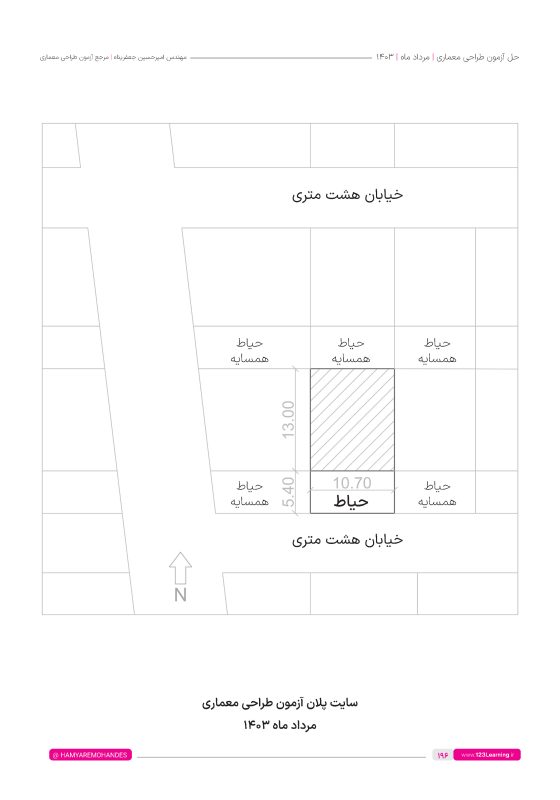

شـامل طبقـات زیرزمیـن، همکـف و یکـم و دوم در محـدوده مشـخص شـده در پـلان موقعیـت طراحـی شـود. (طبقـه دوم مشـابه طبقـه یکـم اسـت و نیـازی
بـه ترسـیم آن نیسـت).
ملک جنوبی است و دسترسی از شمال ملک و از خیابان هشت متری است. (خیابان هشت متری بدون شیب است).
مشخصات طرح مورد نظر:
– پلان طبقه زیرزمین شـامل فضایی برای توقف سـه خودرو، و سـه انباری هر کدام به مسـاحت حداقل 2متر مربع، پله، آسانسـور و فضای جلوی پله و
آسانسور است که این فضا باید به نحو مناسبی از فضاهای توقف و گردش خودرو حفاظت شده باشد. ( تمامی سطح زیرزمین در یک تراز ارتفاعی بوده
و اتاق تاسیسات نیاز نیست. ضخامت دیوارهای پیرامونی زیرزمین 30سانتی متر).
– پـلان طبقـه همکـف شـامل فضـای ورودی، پلـه و آسانسـور بـه مسـاحت حداقـل 18مترمربـع ( ±5متـر مربـع) به عـلاوه یک واحد مسـکونی دو خوابه
به مساحت 88مترمربع ( ±3متر مربع) می باشد. تراز همکف +1.20است.
– پلان طبقه اول شامل پله و آسانسور و یک واحد مسکونی سه خوابه به مساحت 99مترمربع ( ±3متر مربع) بدون احتساب نورگیر.
– در تمامـی واحدهـای مسـکونی یـک اتـاق خـواب حداقـل بـه مسـاحت مفیـد 12مترمربـع در نظـر گرفتـه شـود بـه نحـوی که هیچ یـک از ابعـاد کمتر از
2.70متـر نباشـد. در پـلان سـه خوابـه عـلاوه بـر یـک سـرویس بهداشـتی کامـل بـرای اسـتفاده مشـترک، یـک سـرویس بهداشـتی بـا دسترسـی مسـتقیم
از فضای ورودی واحد، یک سرویس بهداشتی کامل نیز در نظر گرفته شود. در پلان دو خوابه هم علاوه بر سرویس بهداشتی با امکان دسترسی از ورودی واحد
یک سرویس بهداشتی کامل نیز در نظرگرفته شود. (نورگیری و تهویه آشپزخانه از فضای اقامتی مجاز نیست).
– برای اتاقهای خواب کمدهای دیواری به عمق 60سانتیمتر در نظر گرفته شود، مساحت کمد دیواری جز مساحت اتاق محسوب نمیگردد.
– مساحت هر پنجره در زیر آن نوشته شود تا امکان مطابقت با مساحت فضا و نورگیری الزامی میسر گردد.
– توضیح: منظور از سرویس بهداشتی کامل، سرویس بهداشتی شامل دوش، کاسه توالت و روشویی است.
تذکرات:
.1رعایـت مقـررات ملـی سـاختمان بـه ویـژه بندهـای 14-1-1-7-4 ، 12-1-1-7-4 ،2-1-1-7-4 ،1-1-1-7-4و مـوارد ذکـر شـده در این برگـه الزامی و عدم رعایت
هر کدام از آنها موجب عدم تایید طرح میباشد. (در این طرح اشپزخانهها فقط برای پخت و پز استفاده می شوند).
.2رعایت مقررات اختصاصی تصرفهای مسکونی در این طرح الزامی و رعایت نکردن آنها موجب عدم تایید طرح خواهد شد.
.3توجـه بـه نظـام سـازهای تعـداد پلههـا (بـا در نظـر گرفتـن ارتفـاع هـر پلـه 17.5سـانتیمتر) امـکان دسترسـی معلولیـن به سـاختمان و مشـخص کردن
تـراز طبقـات بسـیار حائـز اهمیـت و تعییـن کننـده میباشـند (ضخامـت سـقف پارکینـگ در زیرزمیـن در محـل ورود خـودرو 40سـانتیمتر منظور شـود).
.4تامین توقفگاه ها و دسترسی مناسب، برای خودروها به زیرزمین حائز اهمیت بسیار میباشد و در صورت عدم تامین تعداد توقفگاههای مورد نیاز
و یا جانمایی ناصحیح آنها، پلانهای طبقات دیگر قابل قبول نخواهند بود.
.5در هر برگه حداکثر محدوده طراحی مشخص شده است . (نیاز به رعایت درز انقطاع در محدوده مشخص شده نیست).
.6مساحت داده شده در مشخصات طرح مورد نیاز با احتساب دیوارها و رایزرها می باشد.
.7سیستم آسانسور از نوع هیدرولیکی است و ابعاد کابین آن باید برای استفاده از صندلی چرخدار مناسب باشد.
نقشه های مورد نیاز:
.1پلان زیرزمین در مقیاس 1/100با نمایش تراز کف محورها و محل ستون ها اندازه گذاری
.2پلان طبقه همکف در مقیاس 1/100با نمایش تراز کف محورها محل ستون ها اندازه گذاری و مبلمان
.3پلان طبقه یکم در مقیاس 1/100با نمایش تراز کف محورها، محل ستون ها، اندازه گذاری و مبلمان
